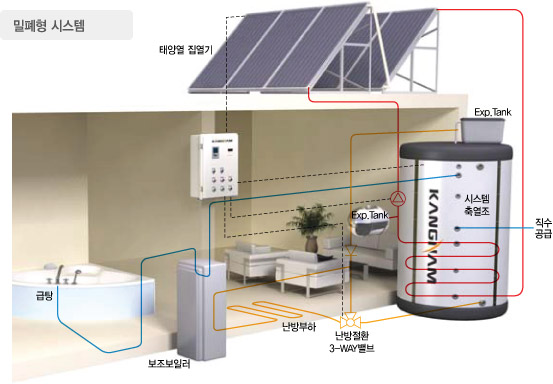

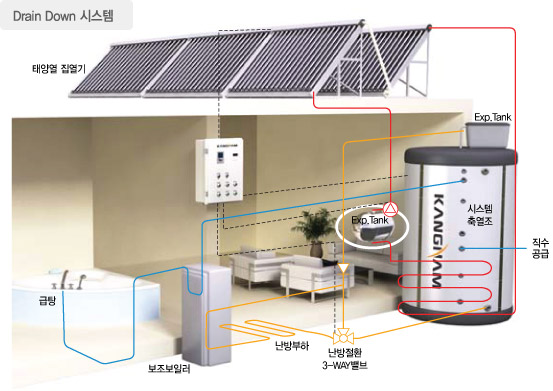

대형태얄열시스템 1000리터 1500리터 2000리터 2700리터 축열조 규격(mm) 1,010(Ø)x1,660 1,210(Ø)x1,740 1,210(Ø)x2,260 1,410(Ø)x2,240 부하이용방식 급탕 및 난방겸용 이용 급탕열교환기 Spiral coil 형(탱크 내장) 난방방식 축열수 직접 이용(개방형) 급탕사용인원 15~20인 온수전용이용시 15~20인 온수전용이용시 15~20인 온수전용이용시 15~20인 온수전용이용시 집열기 수량 평판형 (PC) x 6~9매 (12~18㎡) x 10~15매 (20~30㎡) x 14~20매 (28~40㎡) x 16~27매 (32~54㎡) 생산에너지 : 1,458 Kcal / day · ㎡ 진공관형 (SET) x 3~5set (10~17㎡) x 5~9set (17~30㎡) x 8~11set (27~37㎡) x 9~15set (30~51㎡) 생산에너지 : 1,367 Kcal / day · ㎡ 집열기 효율 편판형 진공관형 축열조 축열열 교환기형식 Tank in coil (접속관경 : 20A) / 내장형 급탕열 교환기형식 Tank in coil (접속관경 : 20A) / 내장형 온수이용방식 열교환 이용 난방이용방식 직접 이용 허용압력 축열조(개방식) 2.0 kgf / ㎠ 열교환기 7.0 kgf / ㎠ 배관관경 급수, 급탕 20 A 축열 20 A 난방 32 A 축열운전압력범위 0.5 ~ 2 kgf / ㎠ 부속품 보일러 팽창탱크 120 ℓ 안전밸브 3.0 kgf / ㎠ : 1...........7.0 kgf / ㎠ : 1 부식방지제 10 ℓ, 20 ℓ 차온 제어시스템 option 밀폐형 팽창탱크 option 열매체 10 ℓ, 20 ℓ

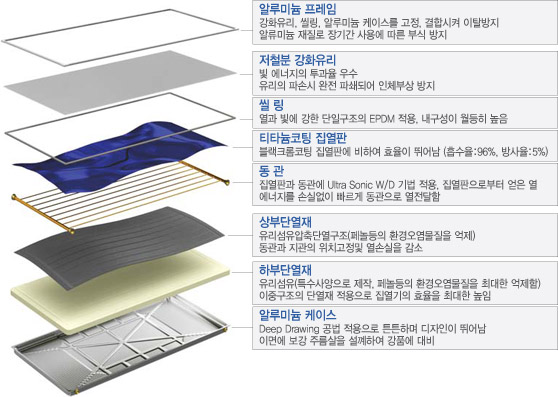

집열판수량 1 pcs 규 격 (mm) 1,010 x 2,010 전면적 2.0 ㎡ 유효집열면적 1.93 ㎡ / pcs 열매체용적 0.51 ℓ / pcs 중 량 37 kg / pcs 최개허용압력 10 kgf / ㎠ 집열량 1,993 Kcal / day ㎡ 허용온도 -20℃ ~ 300℃ 흡수층 고효율 티타늄코팅 열매체 프로필렌글리콜 효율 0.75 ~ 4.39 () 집열판수량 18 pcs 규 격 (mm) 2,080 x 1,640 x 103 전면적 3.41 ㎡ 유효집열면적 3 ㎡ 열매체용적 2.4 ℓ 중 량 54 kg / pcs 최개허용압력 10 kgf / ㎠ 집열량 2,280 Kcal / day ㎡ 최고온도 295℃ 흡수층 3층 선택흡수층 열매체 물 또는 모독성 글리콜 희석액 진공관길이 1,500mm
